Sistemas de Segunda Ordem

Para auxiliar os alunos nas aulas de laboratório da disciplina Controle e Servomecanismos I, abaixo são apresentados alguns gráficos sobre a resposta de sistemas lineares de segunda ordem no domínio do tempo (Figuras 1 a 4) e no domínio da freqüência (Figura 5). É importante lembrar que o sistema aqui considerado possui ganho DC unitário, o que se reflete no valor de regime da sua resposta ao degrau e no ganho para baixas freqüências. A função de transferência do sistema aqui considerado é apresentada na Figura 3.

Essas figuras foram extraídas do livro Ogata (1997), onde são abordados diversos aspectos sobre os sistemas de segunda ordem.

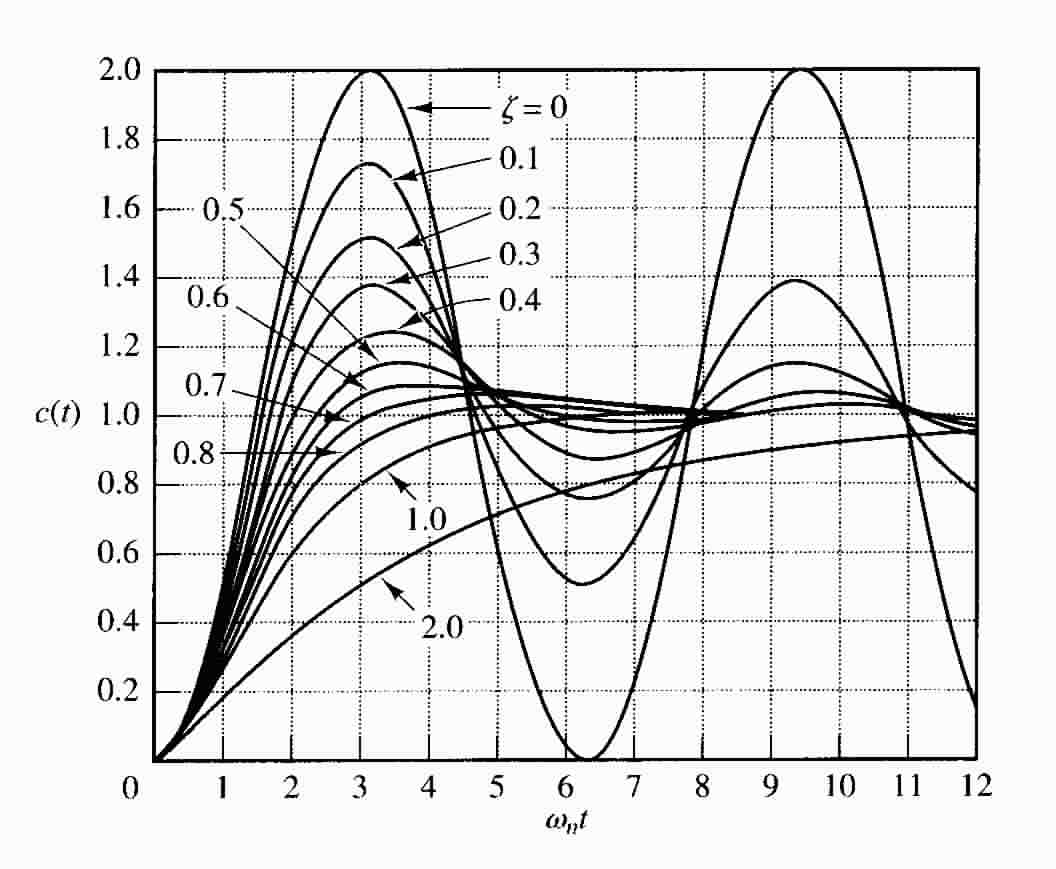

Figura 1: Resposta de um sistema de segunda ordem a um degrau unitário. Note que o tempo está normalizado (omega_nt) tornando-se adimensional.

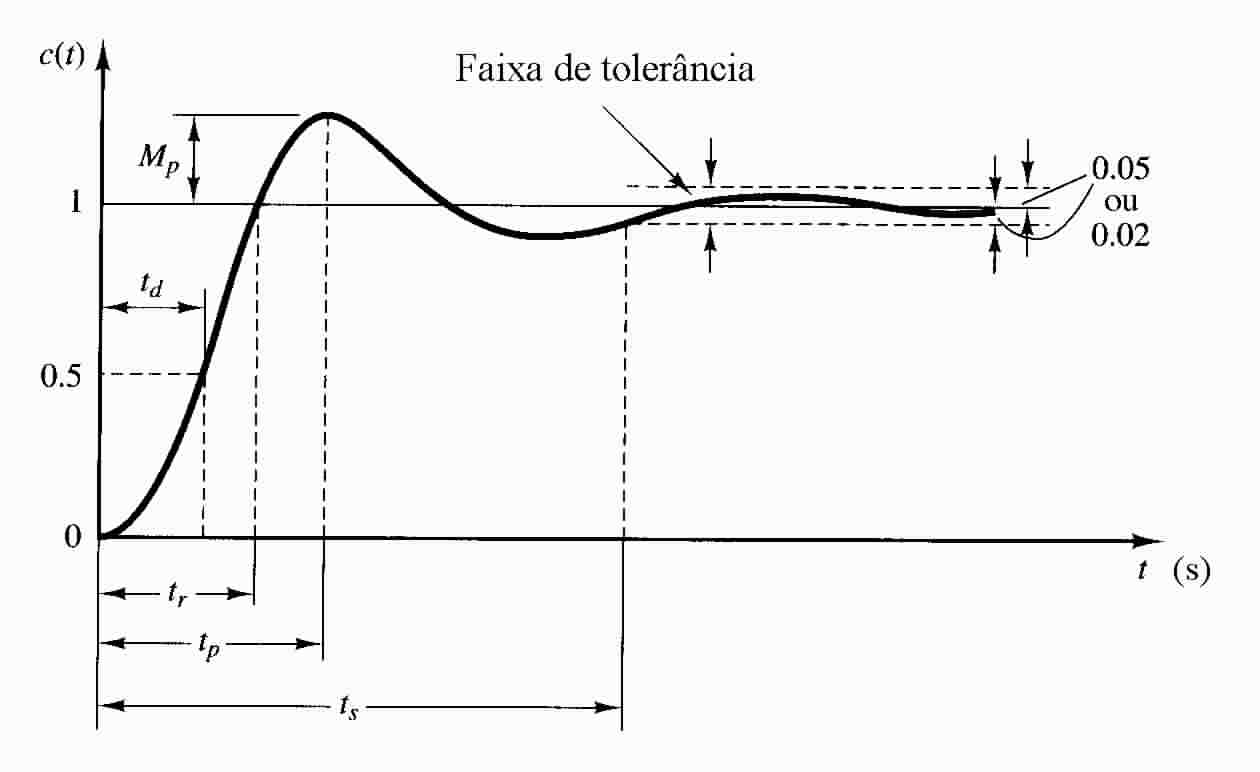

Figura 2: Definições de algumas características da resposta ao degrau:

M_p - máximo overshoot percentual: M_p:={[c(t_p)-c(t_infinito)]/c(t_infinito)}.100% ;

t_r - tempo de subida (rise time);

t_s - tempo de assentamento (settling time);

t_d - tempo de atraso (delay time);

t_p - tempo do pico (peak time).

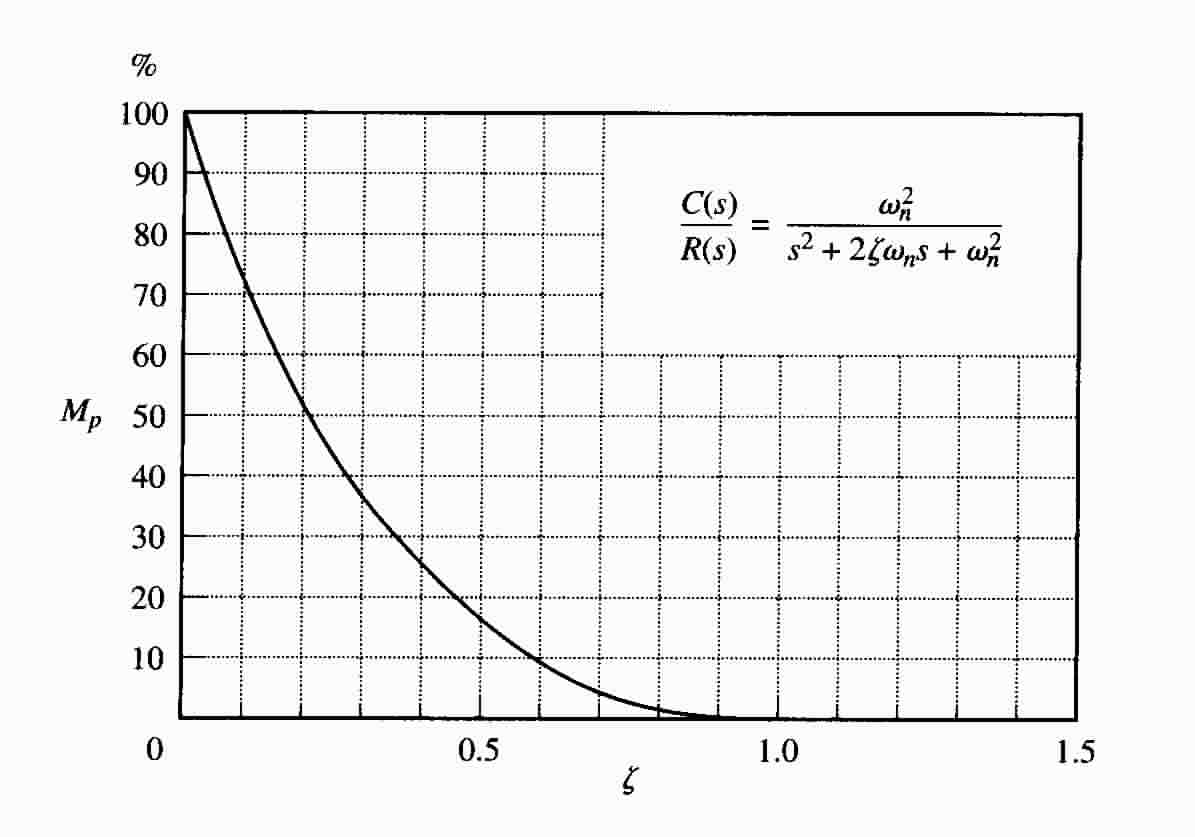

Figura 3: Máximo overshoot percentual (M_p) em função do fator de amortecimento (zeta) para o sistema de segunda ordem. A função de transferência do sistema está destacada no canto superior direito.

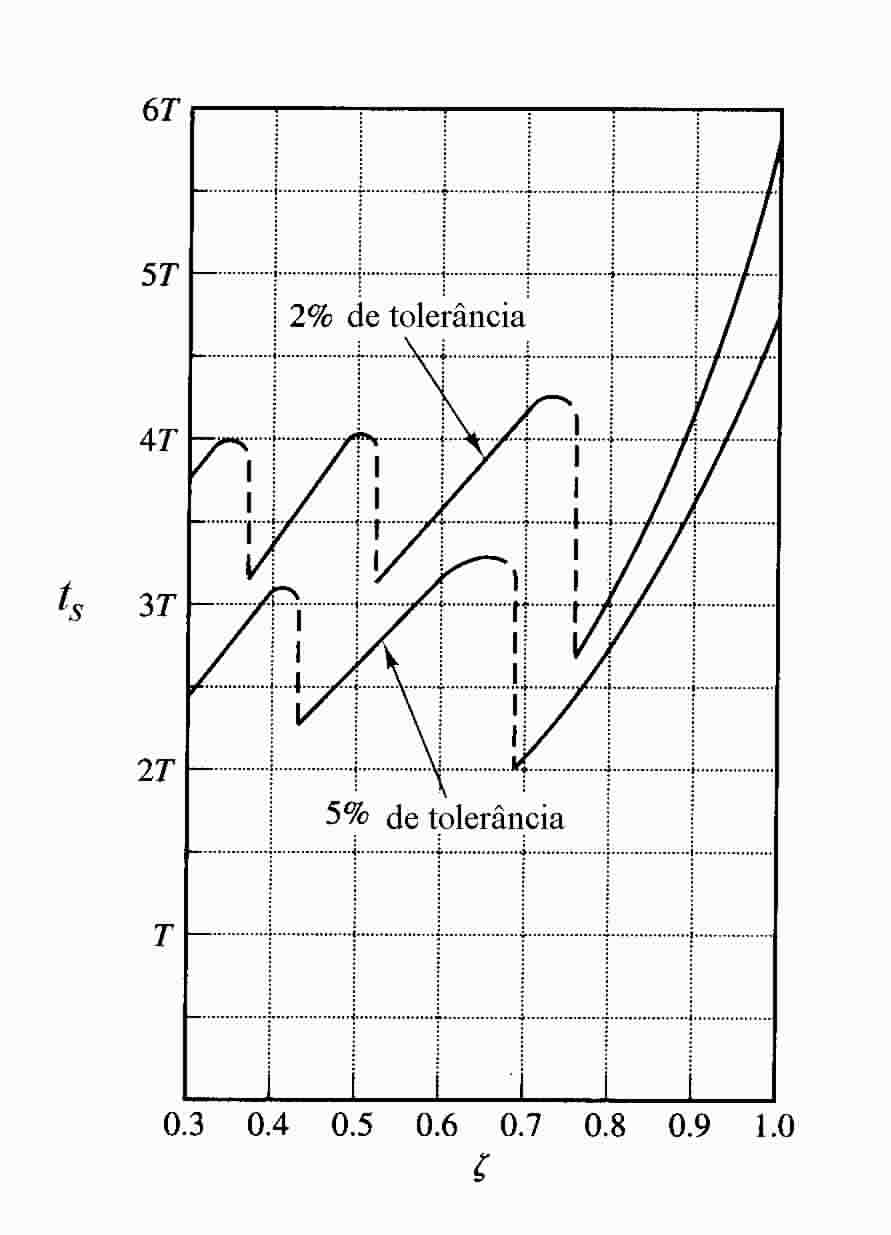

Figura 4: Tempo de assentamento (t_s) em função do fator de amortecimento (zeta) para o sistema de segunda ordem. Note que o tempo de assentamento depende de T:=1/(zeta.omega_n).

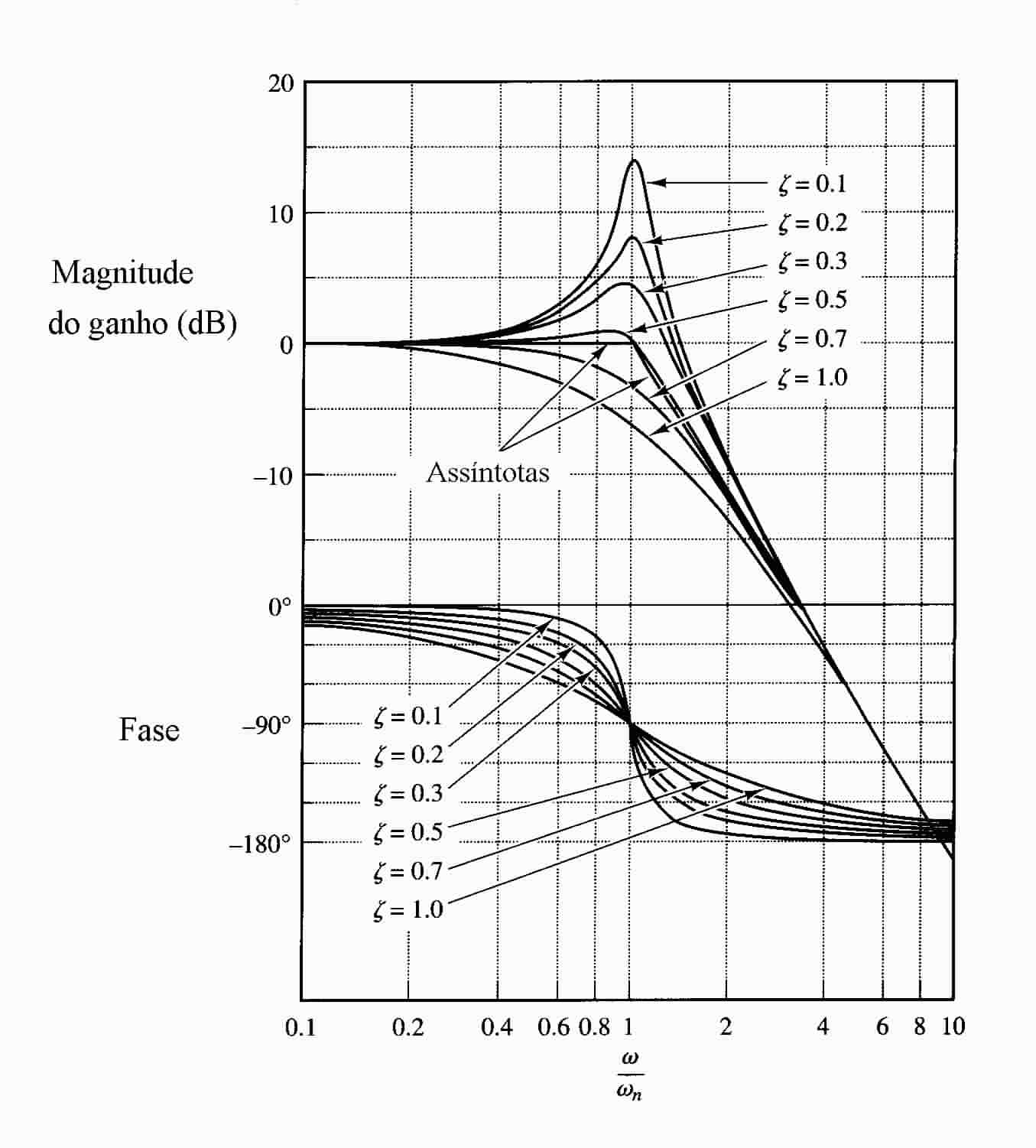

Figura 5: Curvas de resposta em freqüência do sistema de segunda ordem. Note que a freqüência está normalizada (omega/omega_n) tornando-se adimensional.

Referência

Ogata, K. (1997), Modern Control Engineering, Prentice-Hall, third edition.

Revisado em 02 de setembro de 2004.
